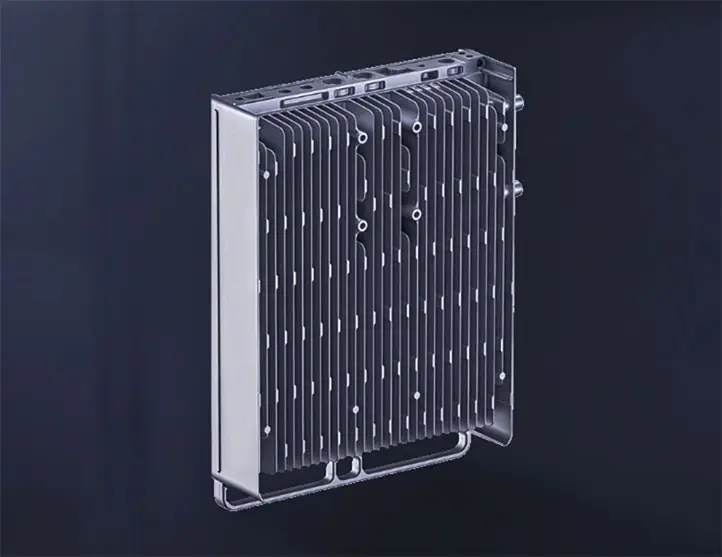

Dissipatore lamellare per 5G – Heat sink
Dissipatore lamellare per 5G – Heat sink
Project Manager M.C.S. Facchetti: Moris B.
Committente
Primaria azienda italiana attiva nella pressofusione di componenti tecnici in alluminio.
Esigenza del committente
Ottenere una qualità visiva di riempimento delle alette di grado A per soddisfare i requisiti di verniciatura con assenza di difetti visivi sul prodotto finale, oltre a eliminare la necessità di lavorazioni meccaniche sulle sedi guarnizioni.
Attrezzatura realizzata
Stampo pressofusione a due carri con pacco lamellare che consenta una facile manutenzione e gestione di produzione, estrazione lamellare a doppia corsa per la riduzione/eliminazione delle potenziali rotture in produzione degli estrattori stessi.
Modalità di risoluzione delle criticità
Relativamente alla qualità visiva, il risultato è stato ottenuto con l’applicazione di sistemi di colata ed evacuazione non convenzionali appositamente studiati per la categoria di prodotti heat sink 5G. Quanto all’eliminazione delle lavorazioni meccaniche sulle sedi guarnizioni, queste sono state ottenute di grezzo, nonostante geometrie estremamente critiche e l’utilizzo in produzione di una lega ad alta conducibilità e basso contenuto di ferro, estremamente aggressiva. L’obiettivo è stato raggiunto tramite lo studio della geometria e degli angoli di impatto del metallo agli attacchi di colata, unitamente a condizioni di processo conservative, al fine di ottenere la migliore efficienza per la riduzione dei fenomeni erosivi sulle parti attive dello stampo. Sono altresì stati impiegati acciai con trattamenti termici e superficiali, di nostra esecuzione, appositamente studiati per sostenere il lavoro termico dello stampo sul lato del pacco lamellare, e contrastare i fenomeni erosivi di cui sopra.
